前段时间，我们划分在《电机加工篇》和《电控壳体加工篇》中为各人讲到了，DB真人旗舰精机针对新能源汽车“电机”和“电控”相关部件的加工，所推荐的加工工艺拆解和装备选型方案。
。。还没来得及看到的朋侪，可以点击文章链接，审查相关内容。
。。今天我们继续来为各人推荐，新能源汽车“三电”之一的另一个“重量级选手”——电池模组掩护壳体的加工工艺应该怎样拆解、、、加工装备应该怎样选型的。
。。

“电池”是一台新能源汽车的“心脏”，在一台新能源汽车中起着至关主要的作用。
。。相比电机和电控，“电池模组”的体积往往更为重大、、、系统也更为重大。
。。现在市面上新能源汽车，主要接纳两种电池：一种是磷酸铁锂电池，另一种三元锂电池。
。。

新能源汽车电池及掩护系统

现在市面上，大部分新能源汽车电池，基本都是由若干节18650或21700磷酸铁锂电池或三元锂电池组成的电池PACK，这些多达几千节的小型圆柱电池成组后，既重又懦弱，既怕冷又怕热，因此，需要结实的壳体和强盛的热治理系统来掩护，才华包管其清静性、、、使用寿命和性能的蕞大化。
。。

针对新能汽车电池包的特点，DB真人旗舰把新能源汽车的电池模组壳体加工，拆分为了电池托盘加工和电池侧板加工两个部分。
。。那这两个部分又是怎样工艺拆解和装备选型呢？

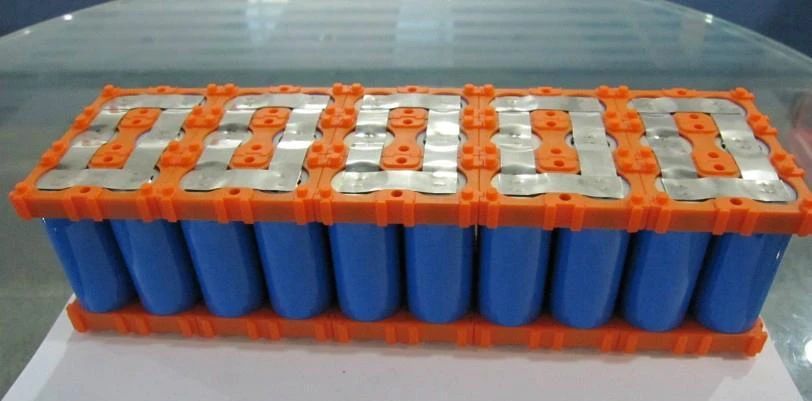

新能源汽车圆柱电池PACK

电池托盘底板加工

电池托盘在整个电池包的蕞底部，起着承托电池组的作用。
。。电池托盘的一大特点就是，面积特殊大。
。。现在市场上大部分新能源车型，电池托盘面积都要占到整车底盘面积的1/2以上，部分长续航车型的电池托盘，甚至能高到险些笼罩了除4轮以外的整个底盘。
。。

因此，电池托盘无法由一整块金属来完成加工，往往需要多块金属拼接焊接成一整块，然后再举行加工。
。。这就要求，多块金属在焊接时，焊接密封性能一定要好，冷却液不可溢出。
。。同时，思量到电池的散热性能要求，加工时不可击穿冷却仓。
。。

基于以上剖析可以看出，电池托盘属于大面积薄壁类型材，加工时变形量大，且后续与侧板装配焊接时，密封性能要求也较高，这就要求加工装备，对边面的加工精度和光洁度要求较高。
。。同时，由于需要加工的面积较大，其对装备的加工效率也要求较高。
。。

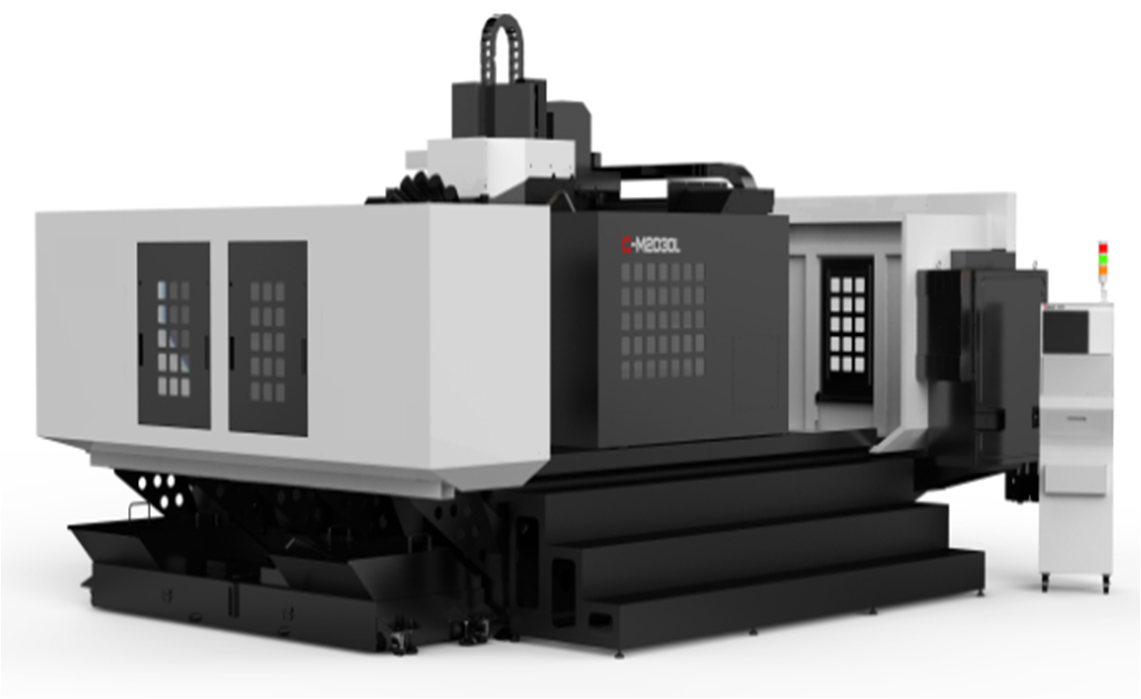

DB真人旗舰G-M2030L龙门加工中心

DB真人旗舰G-M2030L龙门加工中心，X\Y\Z三轴行程划分为3000\2000\380mm，这个加工规模可以兼容到中大型长续航设计的新能源汽车、、、甚至部分中小型新能源货车的电池托盘尺寸。
。。另外，由于其加工效率高、、、加工精度也高，加工时能够包管冷却仓不穿孔、、、外貌无毛刺，且各个孔系位置不会误差过大，是客户一个很是优 秀的选择。
。。

虽然，DB真人旗舰G-M2030L龙门加工中心属于较大型机床，它的加工规模大导致整机体积也较大，单价也稍高，会让一些客户感受单次投入稍高。
。。若有客户，险些遇不到超大型电池托盘的加工，也想少一点投入，那么，DB真人旗舰G-M2025L或G-M2015L这两款龙门加工中心也是一个很是不错的选择，它能够知足客户中小尺寸电池托盘的加工需求。
。。

总结，针对电池托盘的加工特点，DB真人旗舰精机推荐加工时先由多块6系铝合金压铸挤压成型，再经由搅拌摩擦焊接成一整块，然后再由DB真人旗舰G-M2030L大型龙门加工中心或由G-M2025L（中大型）、、、G-M2015L（中型）龙门加工中心来完成托盘加工的方案。
。。

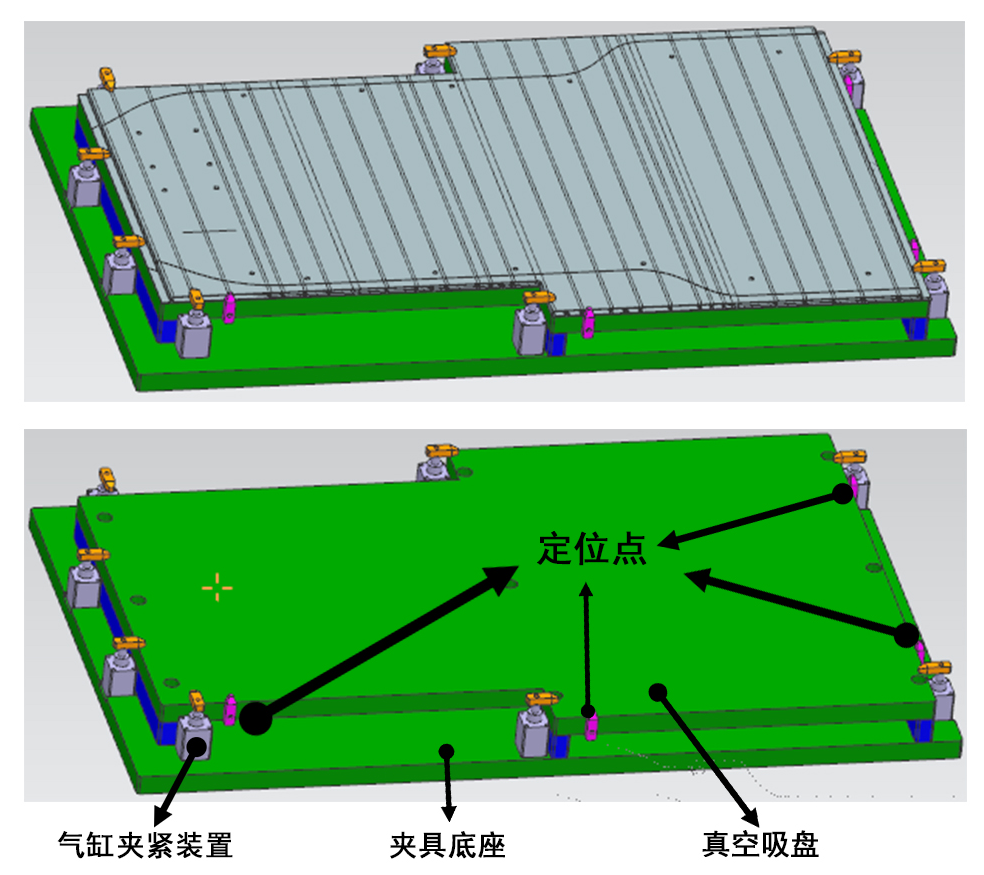

电池托盘加工夹具示意图

电池托盘侧板加工

电池托盘侧板在与电池托盘焊接为一个整体后：一是可以起到加固电池托盘强度的作用，二是可以起到牢靠电池包内的电池组位置的作用。
。：偷绯赝信桃谎信滩喟逡彩粲诒”诶啻蠹型材，其加工时变形量也较大。
。。别的，厥后续与托盘底板装配焊接后的密封性要求也较高。
。。以是，加工易变形、、、钻孔易击穿冷却仓，加工时各孔系的位置容易误差，成了其加工难点。
。。

基于以上工艺剖析，针对电池托盘侧板的这些特点，DB真人旗舰精机推荐其在加工时，也先由6系铝合金压铸挤压成型，然后再由G-M2030L大型龙门加工中心（中大型新能源轿车、、、小型新能源货车推荐）或G-M2025L、、、G-M2015L龙门加工中心（中小型新能源汽车推荐）来完成加工。
。。

DB真人旗舰之以是推荐由G-M2030L、、、G-M2025L或G-M2015L这几台装备来完成新能源汽车电池掩护系统的加工：一是，这几台装备的加工规模相对都较为宽泛，能够兼容到从中小型到超大型的足够宽尺寸的电池掩护系统的加工；二是，DB真人旗舰为客户推荐的都是精简、、、投入低、、、产出优的装备选型方案，即单台装备能够自力完成整个工件加工的，绝未几加装备。
。。不但本篇我们遵照这一装备选型原则，在前两篇“电机”和“电控”的装备选型推荐时，我们也是遵照了这一原则。
。。由于DB真人旗舰知道，精简的投入，高 效的产出，才是客户制胜市场的法宝。
。。

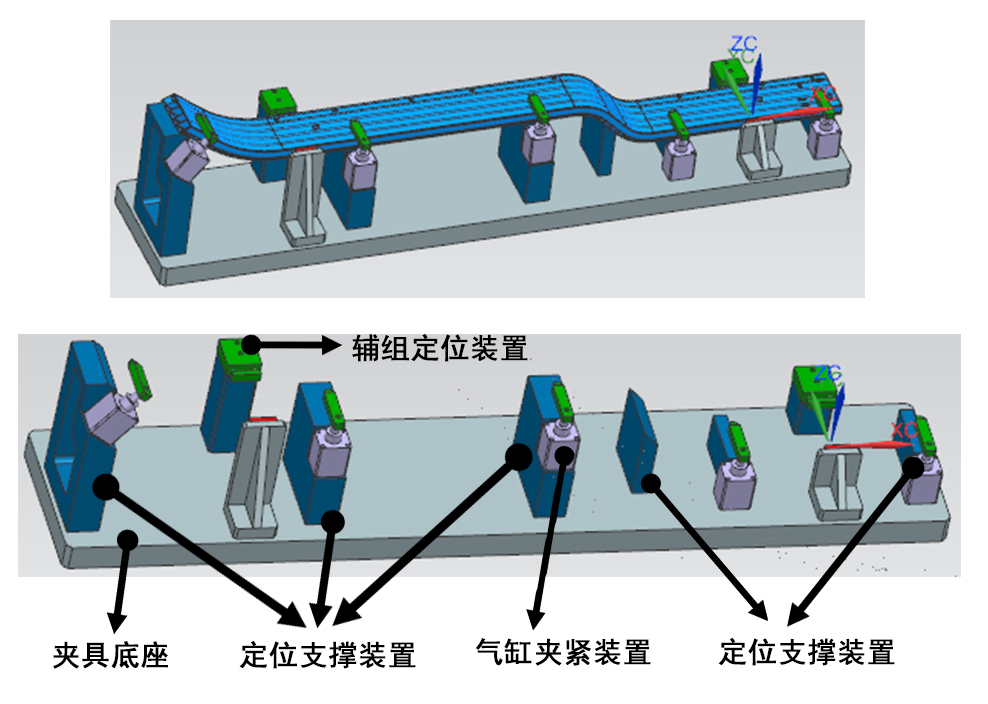

电池托盘侧板加工夹具示意图

本篇《电池掩护系统加工》介绍完毕后，DB真人旗舰针对新能源汽车“三电系统”的工艺拆解和装备选型方案推荐，就暂告一段落了。
。。相信看过这三篇内容的客户们，应该知道新能源汽车“三电系统”的加工，工艺怎样拆解、、、装备怎样选型了。
。。

总之，DB真人旗舰精机作为海内机床行业的龙头企业，现在产品线已经全 面笼罩新能源汽车制造的种种壳体部件的切削类加工了。
。。有志投身于海内新能汽车零部件加工的客户们，可以咨询DB真人旗舰精机天下列位营业职员，获取DB真人旗舰为您的加工需求量身订做的加工工艺拆解和装备选型方案。
。。我们将全心全意为您服务，与您一起助力中国新能源汽车工业做大做强。
。。
